TFC、GFC、DFC型反吹布袋除塵器
?

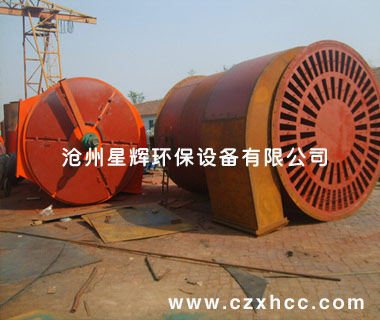

TFC、GFC、DFC型反吹風布袋除塵器處理有害粉塵的能力非常強，適合大面積的除塵和清灰，主要由上箱體，中箱體，含塵氣體進氣口入空門和下箱體這四部分組成，生產時完全按照行業標準制作，請廣大用戶放心使用。
TFC、GFC、DFC分室反吹布袋除塵器、反吹風布袋除塵器適用于電力、冶金、化工、糧食加工、建材、機械等部門以及工業爐窯或鍋爐。布袋除塵器是一種顆粒為0.1μm以 上，溫度<260℃含塵氣體，凈化含塵濃度<1000g/Nm3的設備，除塵效率高于99%。除塵器配有先進的自動程序控制清灰電控系統，此系統具有 反吹清灰自動監測功能。電控系統還具有手動清灰功能，為了調試維護檢修和除塵系統安全連續運行。
反吹布袋除塵器工作時含塵氣體于切向進入過濾室上部空間，大顆粒和凝聚塵粒會在離心作用下沿筒臂落入灰斗，而小顆粒就會彌散于過濾室袋間空隙從而被袋阻擋，然后凈化空氣就會透過袋壁經花板上濾袋導口匯集到清潔室，再由它的通風機吸入到大氣中。隨著過濾工況的進行，粉塵附于布袋表面，濾袋阻留逐漸增加，當達到反吹風控制阻力上限時，由于反吹風布袋除塵器前后風管上的接口相連接的差壓變送器發出的訊號自動啟動反吹風機構來工作。具有足夠量的反吹風氣流由旋臂噴口吹入到濾袋的導口，阻擋過濾氣流并改變袋內壓力的工況，引起濾袋的振擊，這樣灰塵就會抖落到灰斗，旋臂轉動就會對濾袋逐個反吹，當布袋的阻力降到了下限時候，反吹風機構就會自動停止工作了。
技術性能
| 型號 | 濾袋數量(個) | 過濾面積 | 過濾風速 | 風量(m3/h) | 阻力(Pa) | 外型尺寸(長×寬×高)(m) | 重量 | |
| 正壓式 | TFC-5200 | 529 | 5200 | ＜1.0 | 312000 | 180-200 | 16.05×8.2×26.3 | 170 |
| TFC-7800 | 888 | 7800 | 468000 | 23.85×8.2×26.3 | 240 | |||
| TFC-10400 | 1184 | 10400 | 624000 | 16.05×16.4×26.3 | 310 | |||
| TFC-13000 | 1480 | 13000 | 780000 | 23.85×16.4×26.4 | 380 | |||
| TFC-15600 | 1776 | 15600 | 936000 | 31.65×16.4×26.3 | 450 | |||
| 負壓式 | TFC-4000 | 448 | 4000 | 240000 | 11.1×15.6×24.8 | 240 | ||
| TFC-6000 | 672 | 6000 | 360000 | 15.65×15.6×24.8 | 240 | |||
| TFC-8000 | 860 | 8000 | 480000 | 20.2×15.6×24.8 | 320 | |||
| TFC-10000 | 1120 | 10000 | 600000 | 24.7×15.6×24.8 | 400 | |||
| TFC-12000 | 1344 | 12000 | 720000 | 29.25×15.6×24.8 | 480 | |||
| GFC-280-4 | 336 | 1120 | 67200 | 7.64×3.647×15.31 | 38.8 | |||
| GFC-280-5 | 420 | 1400 | 84000 | 9.58×3.647×15.30 | 42 | |||
| GFC-280-6 | 504 | 1680 | 100800 | 11.52×3.647×15.16 | 50.26 | |||
| GFC-280-8 | 672 | 2240 | 134400 | 7.64×7.29×15.36 | 63.98 | |||
| GFC-280-10 | 840 | 2800 | 168000 | 9.58×7.29×15.36 | 72.12 | |||
| GFC-280-12 | 1008 | 3360 | 201600 | 11.52×7.29×15.34 | 81.68 | |||
| GFC-230-4 | 264 | 920 | 55200 | 7.64×3.05×15.08 | 36.4 | |||
| GFC-230-5 | 330 | 1150 | 69000 | 9.58×3.05×15.08 | 47.2 | |||
| GFC-230-6 | 396 | 1380 | 82800 | 11.53×3.05×15.8 | 54 | |||
| GFC-230-8 | 528 | 1340 | 110400 | 7.64×5.9×15.08 | 61.2 | |||
| GFC-230-10 | 660 | 2300 | 138000 | 9.58×5.9×15.08 | 67.4 | |||
| GFC-230-12 | 792 | 2760 | 165600 | 11.52×5.9×15.08 | 74.9 | |||
| GFC-140-4 | 160 | 560 | 33600 | 3.75×3.53×15.16 | 25 | |||
| GFC-140-6 | 240 | 840 | 50400 | 5.70×3.53×15.16 | 38 | |||
| GFC-140-8 | 280 | 1120 | 67200 | 7.64×3.53×15.16 | 50.7 | |||
| GFC-140-10 | 320 | 1400 | 8400 | 9.58×3.53×15.16 | 63 | |||
| GFC-140-12 | 480 | 1680 | 100800 | 11.52×3.53×15.16 | 75.7 | |||
| GFC-83-6 | 144 | 498 | 29880 | 4.3×3.5×13.9 | 23.0 | |||
| GFC-83-8 | 192 | 664 | 39840 | 5.64×3.5×13.9 | 30.7 | |||
| GFC-83-10 | 240 | 830 | 49800 | 7.1×3.5×13.9 | 38.4 | |||
| GFC-83-12 | 288 | 996 | 59760 | 11.5×3.5×13.9 | 47.3 | |||
| DFC-6-524 | 152 | 524 | 31400 | ф4000×16140 | 18 | |||
| DFC-3-180 | 52 | 180 | 10800 | ф2340×12480 | 10.86 | |||
| DFC-3-126 | 52 | 126 | 7560 | ф2340×10680 | 9.66 | |||
| DFC-3-80 | 52 | 80 | 4800 | ф2340×9030 | 8.08 | |||
| DFC-2-103 | 30 | 103 | 6180 | ф1808×11406 | 6.1 | |||
| DFC-2-73 | 30 | 73 | 4380 | ф1818×9606 | 5.4 | |||
| DFC-2-45 | 30 | 45 | 2700 | ф1818×7905 | 4.5 | |||
