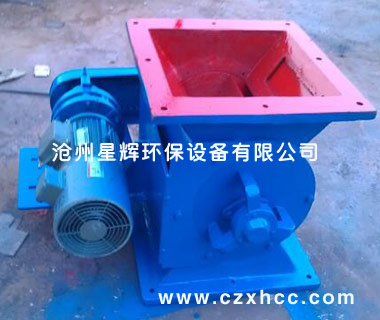

鏈條傳動卸料器
?
鏈條傳動卸料器(YJD-HG)星型卸料器結構緊湊，造型美觀，使用方便。運轉平穩，噪音低。鏈條傳動卸料器由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。是為環保、冶金、化工、糧食、食品等工業部門廣泛應用。除塵設備排灰、送風和其它設備給料的主要設備，適用于粉狀物料和顆料狀物料。
鏈條傳動(YJD-HG)卸料器由旋轉給料器是由帶有數片葉片的轉子葉輪、殼體、密封件及減速器、電動機等組成;當上部料倉的物料靠自重落下充填在葉片之間的空隙中， 隨葉片的旋轉而在下部卸出， 因此， 星型卸料裝置可以定量而連續地卸料;旋轉給料器常用在氣力輸出系統中，對于壓力輸出系統或負壓輸出系統，可以均勻， 連續地向輸料管供料， 以保證氣力輸出管內的氣、固體比較穩定， 從而使氣力輸送能正常工作， 同時，又能將卸料閥的上、 下部氣壓隔斷而起到鎖氣作用。 因此，卸料裝置是氣力輸送系統中常用的重要部件。

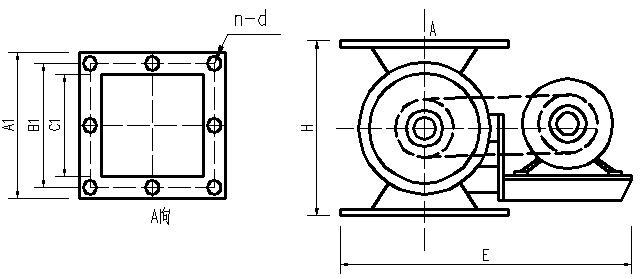

| 型號 | A1 | B1 | C1 | H | E | n-d | 功 率 kw |
工作溫度 ℃ |
每轉體積 L/轉 |
轉速 r/min |
卸料能力 M3/h |
| 2型 | 250 | 200 | 150 | 240 | ~460 | 8-φ9 | 0.55 | ≤280 | 2立升 | 24 | 2.8 |
| 4型 | 280 | 230 | 180 | 280 | ~500 | 8-φ11 | 0.55 | ≤280 | 4立升 | 24 | 6 |
| 6型 | 300 | 250 | 200 | 300 | ~520 | 8-φ11 | 0.55 | ≤280 | 6立升 | 24 | 8.5 |
| 8型 | 320 | 270 | 220 | 320 | ~540 | 8-φ11 | 0.75 | ≤280 | 8立升 | 24 | 11.5 |
| 10型 | 340 | 290 | 240 | 340 | ~640 | 8-φ13 | 1.1 | ≤280 | 10立升 | 24 | 14 |
| 12型 | 360 | 310 | 260 | 360 | ~660 | 8-φ13 | 1.1 | ≤280 | 12立升 | 24 | 17 |
| 14型 | 380 | 330 | 280 | 380 | ~680 | 8-φ17 | 1.1 | ≤280 | 14立升 | 24 | 20 |
| 16型 | 400 | 350 | 300 | 400 | ~700 | 8-φ17 | 1.1 | ≤280 | 16立升 | 24 | 23 |
| 18型 | 420 | 370 | 320 | 420 | ~720 | 8-φ17 | 1.5 | ≤280 | 18立升 | 24 | 26 |
| 20型 | 440 | 390 | 340 | 440 | ~740 | 8-φ17 | 1.5 | ≤280 | 20立升 | 24 | 29 |
| 26型 | 510 | 450 | 400 | 520 | ~850 | 8-φ17 | 2.2 | ≤280 | 40立升 | 24 | 57 |
| 30型 | 550 | 495 | 440 | 560 | ~890 | 12-φ17 | 2.2 | ≤280 | 48立升 | 24 | 69 |
| 36型 | 610 | 555 | 500 | 620 | ~950 | 12-φ17 | 2.2 | ≤280 | 60立升 | 24 | 86 |
| 40型 | 650 | 600 | 540 | 660 | ~990 | 12-φ17 | 2.2 | ≤280 | 75立升 | 24 | 108 |
| 46型 | 720 | 660 | 600 | 750 | ~1050 | 12-φ20 | 3 | ≤280 | 130立升 | 24 | 187 |
